Stab-C

NOSE MOUNT

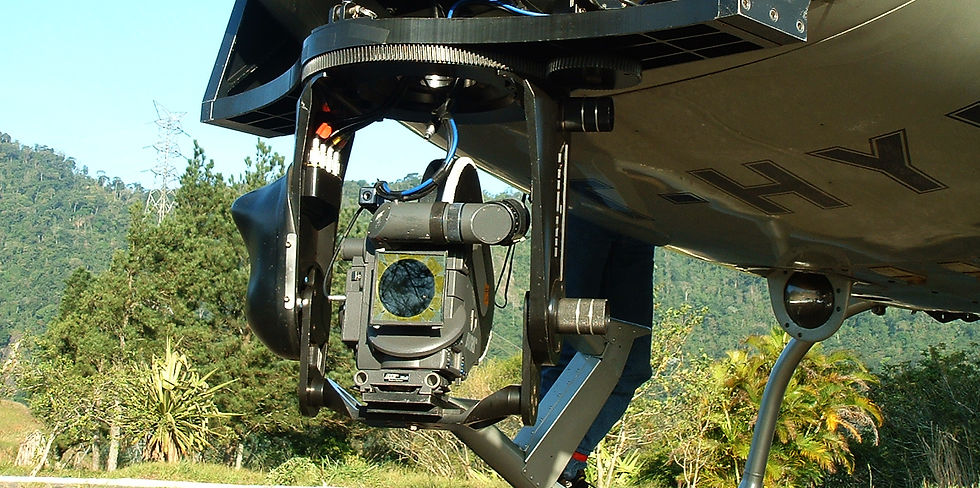

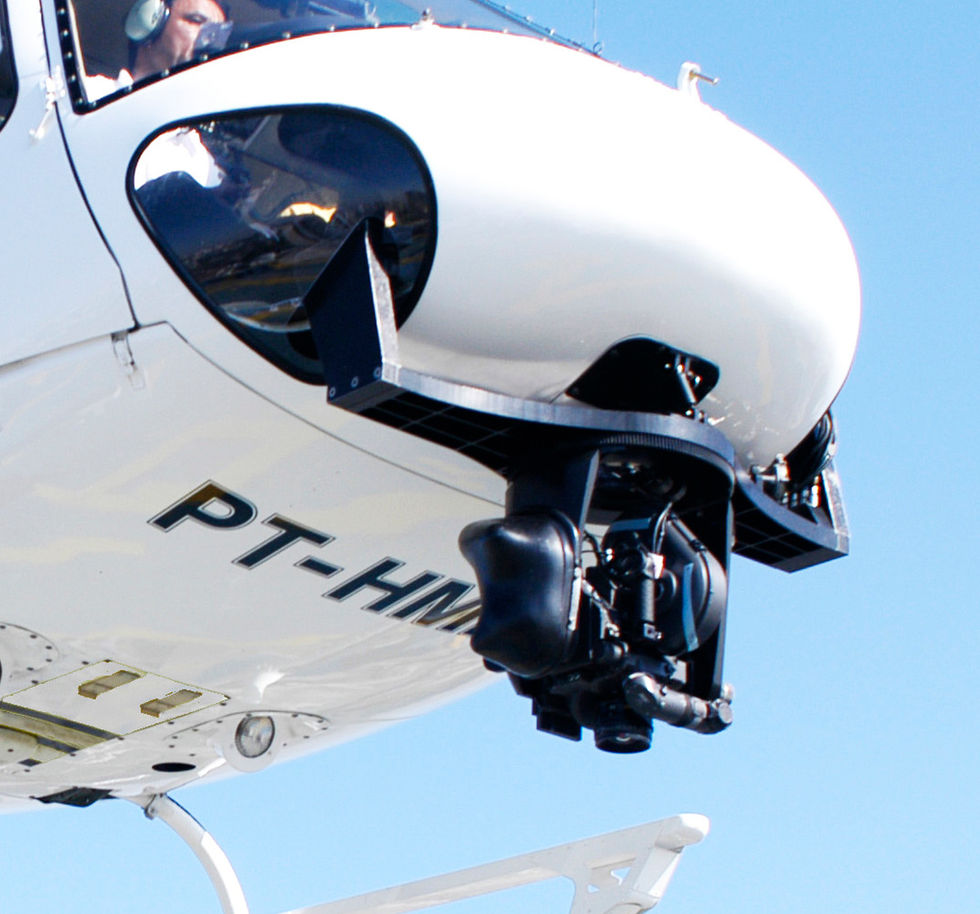

O Aircam Nose Mount foi desenvolvido objetivando a captação de imagens aéreas frontais e verticais em helicópteros. É montado no nariz da aeronave, em sua parte externa inferior, sendo os movimentos de câmera controlados eletronicamente ( Joystick ) para correções de enquadramento em "TILT" e "PAN".



Seu raio de ação é de aproximadamente 200º no eixo Tilt e 240º no eixo Pan (apesar de ser usado basicamente para pequenas correções de enquadramento). Os eixos Pan e Tilt podem ser comandados simultaneamente, efetuando o movimento em diagonal, sempre com muita suavidade e precisão.



Este equipamento não pode jamais ser utilizado com lentes zoom, sendo imprescindível o uso de grandes angulares. Objetivando uma melhor estabilidade, a lente mais fechada que pode ser utilizada considerando-se a bitola 35 mm é a 16 mm.



Seu Kit de instalação permite montagens apenas em Helicópteros Esquilo AS 350/ AS 355 e desde que sejam equipados, imprescindivelmente, com esquis altos.



Sua instalação completa, considerando equipamentos, cabos, câmera e balanceamento, leva 01:30 h aproximadamente.

Peça um

  • Facebook
  • YouTube
  • Instagram

 Especificações Técnicas

Estabilização:

  • 5 Eixos Giro-estabilizados: Completa estabilização até em vibrações de alta frequência

Eixos de Rotação:

  • PAN: 360º contínuos (sem limitação) - 120º/seg

  • TILT: 123º - 60º/seg

  • ROLL: +/- 40º max - controlável ou nível automático

Dados / Comunicação:

  • Alta definição

  • Fibra ótica

Peso:

  • Sistema: 36 Kg

  • Limite de câmera: 39 Kg

Alimentação:

  • 110 / 220 VAC

  • 19-32 VDC

Condições Climáticas:

  • Temperatura de operação: -35 a +50ºC

Unidade de Controle do Operador:

  • Pistol Grip

  • Joystick

  • Manivela

  • Aerial Unit

  • Possibilidade de operação wireless (Advanced Serial Link)

  • ARRI RCU-4

Geral:

  • Dome - Cúpula aerodinâmica para maior velocidade e estabilidade

  • Orientação sitting (apoiada) ou hanging (pendurada)

  • Estabiliza diversos conjuntos de câmera

  • Opção de RIG 3D

  • Correção de Backpan e Rastreamento Direcionado

  • Eixo de roll estabilizado e controlável

  • Controle compensado de roll / tilt

  • Painel de controle modular

  • Operação silenciosa

  • Tecnologia vencedora de Oscar
